本文主要介绍关于电源线材以及接口方面的知识
首先在电源上可以看到各颜色的线的电压电流，来确定你的电源单路供电能力，接口供电的问题我们在后面一部分将会提及。
主板上的pcie接口可以提供多少瓦的供电
标准中，供显卡、计算卡用的x16插槽提供75W电力，其他宽度的插槽都是最高25W（全员75W的标准并未强制要求）
设计上PCIe 6pin提供75W电力，PCIe 8pin提供150W电力，但实际上多数实例中二者都有3条12V线路，详见主贴最后部分
如果显卡的功率更高,那么就需要多个辅助供电接口.下面的表格列出了一些组合
| 显卡功率 | 所需辅助供电配置 |
|---|---|
| 75W | 不需要额外供电 |
| 150W | 1个6针 |
| 225W | 2个6针或1个8针 |
| 300W | 1个8针和1个6针 |
| 375W | 2个8针 |
| 450W | 2个8针和1个6针 |
比如你意识到显卡额定功耗 超过75瓦，除PCIE插槽供电外，还需要一个6pin口额外供电
那简单的计算方式，是用GPU的额定功耗功耗减去75，应满足远小于54瓦。
而非常安全的计算方式应是，GPU的瞬时峰值功耗减去75应该小于54瓦。这里所说的显卡的瞬时峰值功耗，比额定功耗大。在超能网或其他网站的一些显卡测评里，有些会使用专业的显卡功耗测试仪，具此测出的显卡瞬时峰值功耗的数值，是非常值得参考的。
Peripheral/Molex四针外围设备（大4D、大4Pin）接口
四针外围设备接口（Peripheral Power Connectors / Molex Connectors）俗称“大4Pin”或者“D4”（还有很多种叫法），它是电脑中现存的最古老的一种接口，由Molex公司制造和销售，也就被称为Molex接口。

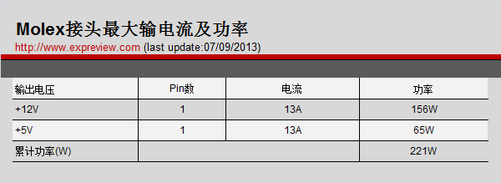

其中的接口所用的端子最大能传输13A电流，12V和5V就各可以传输156W和65W功率。但这种情况下会带来很大的压降，按最大安全电流5A来计算，12V和5V分别可以传输60W和25W功率。
SATA电源接口
SATA电源接口定义

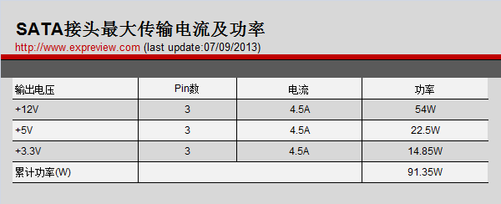

SATA电源接口共有5组电压，每组电压对应3针，共15针。使用的是Molex 67581-0000端子，每个端子可以传输的电流为1.5A，所以12V、5V和3.3V各可以传输的电流都为4.5A，功率分别为54W、22.5W和14.85W。
6Pin PCIe和6+2Pin PCIe接头
6Pin PCIe和6+2Pin PCIe接头定义
PCIE电源接口的定义需要特别注意，其中6Pin接口的第2Pin悬空或者是接有黄色的线缆，第5Pin作为电压监测反馈，当监测到这一针处于接地，来判断接头已经接入。8Pin PCIE接口的情况类似，第4Pin和第6Pin也是作为电压监测，不传输电流。

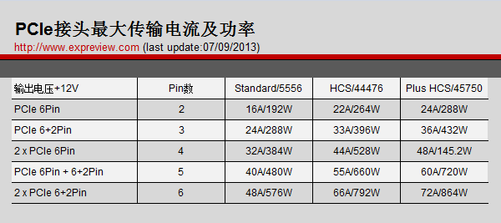

故PCIE 6Pin接口只有2组接线用于传输电流，PCIE 8Pin接口为3组，按照使用的端子的级别不同，可以传输的功率也不同。其中单6Pin、8Pin、双6Pin、6Pin+8Pin、双8Pin可以提供的功率如下：
需要注意的是，这是线材以及端子所能传输的电流值，常见的PCIE 6Pin和8Pin接口所能传输的功率比PCIE规范所提供的值要更高，然而PCIE规范则1.0则把单卡功耗限制在75W、150W和225W，分别对应主板PCIE插槽供电、单6Pin供电和双6Pin供电；2.0版规范把单卡功耗限制提高到300W，使用主板的PCIE插槽、一个6Pin和一个8Pin即可满足（75W+75W+150W）。
另外使用显卡时，主板上单个PCIe插槽需要提供75W的功率，但主板24Pin只能提供有限的+12V电流，用户需要注意把主板上转为PCIE插槽供电的大4Pin接口（Molex接口）接上。
单根线材可通过12V电流最大多少呢？
PC电源上使用的线材都以AWG（美国线规，American Wire Gauge）标识线材的直径，AWG的数字越小，线材直径越大。PC电源上常见的线材规格以16AWG、18AWG、20AWG和22AWG为主。
| 线材型号 | 最大电流 | 安全电流 |
|---|---|---|
| 16AWG | 24A | 21A |
| 18AWG | 18A | 15A |
| 20AWG | 13A | 10A |
| 24AWG | 7A | 4A |
由于导线存在电阻，所以当电流流过时会产生热量，线材的最大载流量（Current Carrying Capacity）定义为在导体或者绝缘体融化前，其所能负载的电流。
在实际使用中是不会让单根线通过这么大的电流的，否则整条线都会开始发热，这样一般认为18AWG额定电流15A也没有错。
高电流会导致线材发热，然后端子接口之间因为存在电阻会形成一个发热点，久而久之容易氧化，转过来加剧发热烧毁。
15A*12V=180W

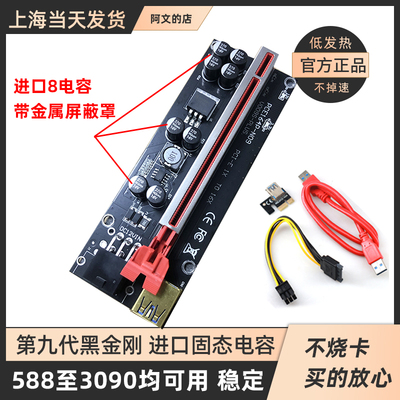

显卡转接板上的的电源供电接口
可以看到供电接口是6pin 随产品赠送一根Sata转6pin的电源转接线
由于Sata接头最大传输的功率只有54W 理论上肯定是不够的(PCI-E 75W)
出于安全考虑尽可能避免使用这种转接线的方式供电，选择从电源12V直接供电。
